Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

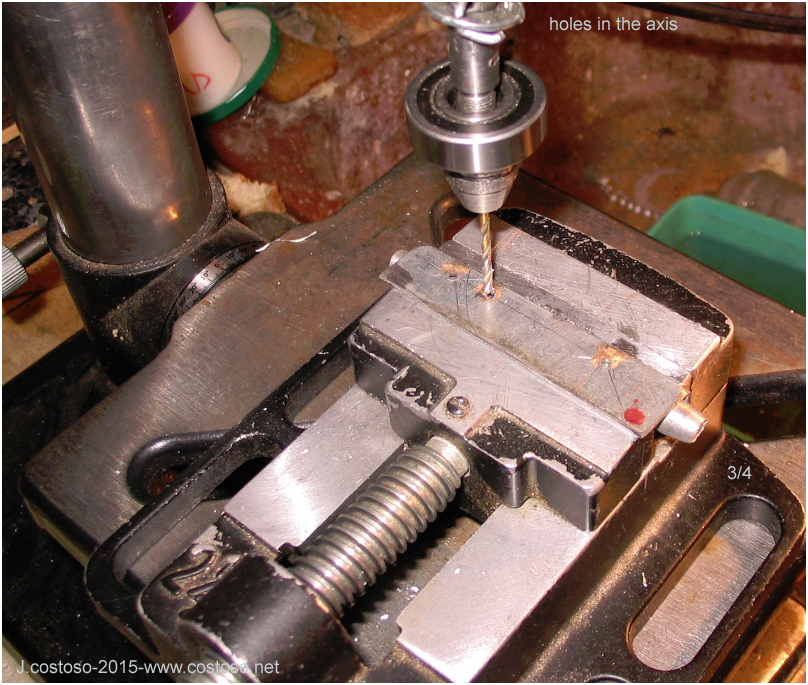

thanks to the sensitive head drilling (see above messages)  drill and looking magnifier with  remaining


gracias a la cabeza de perforación sensibles (ver anteriormente en los mensajes) taladre mirando con la lupa restante

grace a ma tete de percage sensible ( voir plus haut dans les posts) j'ai percer en regardant avec la loupe qui restait sur
la lunette

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

and the results agree very well.

I do not have measuring instruments that allow me to an error value for my little drilling process  ...
maybe if I 1200dpi scanning can be measured error?


y los resultados concuerdan muy bien.

No poseo  instrumentos de medición que me permitan dar un valor de error para mi pequeño proceso ...
tal vez si escaneo a 1200dpi se pueda medir el error?

et le résultat me conviens bien.

je n'est pas instruments de mesure qui me donnerai une valeur d'erreur de mon procedé ... je pense peu être que si je scannai la pièce a 1200 dpî.. je pourrai
me rendre compte de l'erreur ?

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

... The funny thing is that because of this, I began to thread the shaft ... and at the end of the thread, the holes had followed the twisting motion.

They were not entirely in place ... so ... I have to do the threads before drilling !!


... lo curioso es que a raíz de esto, empecé a enhebrar el eje ... y al final de la rosca, los agujeros habían seguido el movimiento de torsión.

No estaban del todo en su lugar ... así que ... tengo que hacer las roscas antes de perforar !!

le truc marrant... c'est que suite a cela , j'ai entrepris de fileté l'axe ... et a la fin du filetage et bien les trous avait suivi le mouvement de torsion

et n'etait plus du tout a leur place ... donc ... il faut que je fasse les filetages avant de percer !!

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

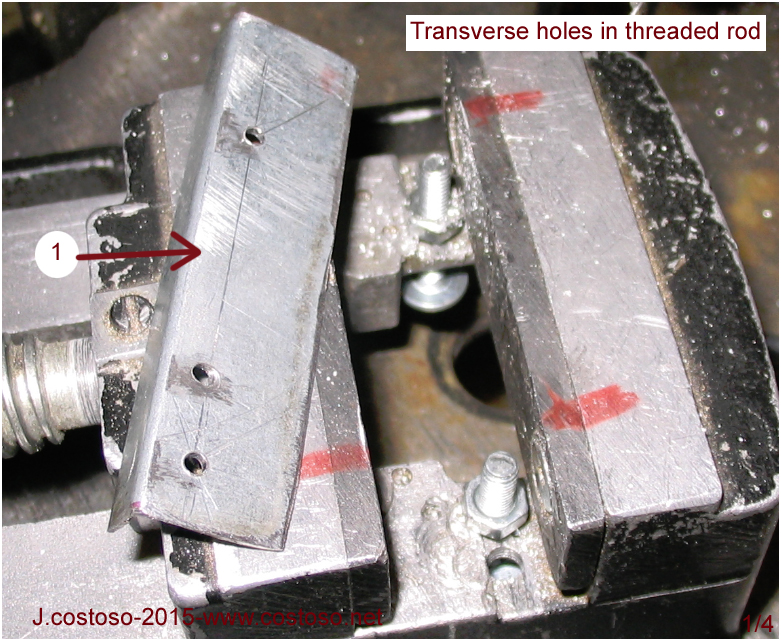

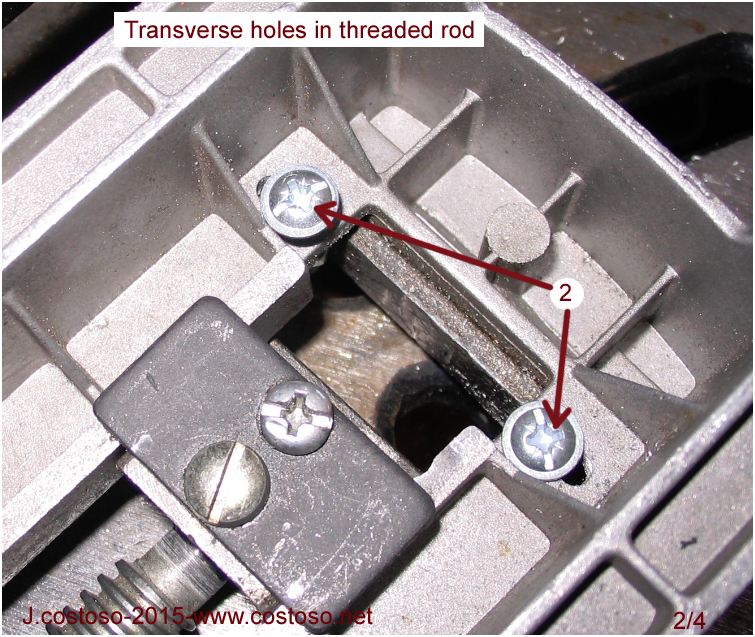

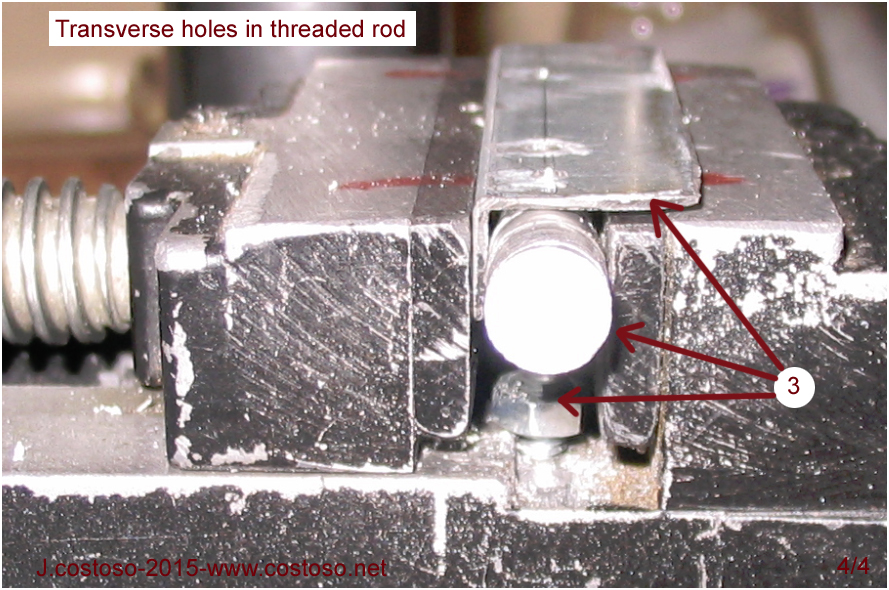

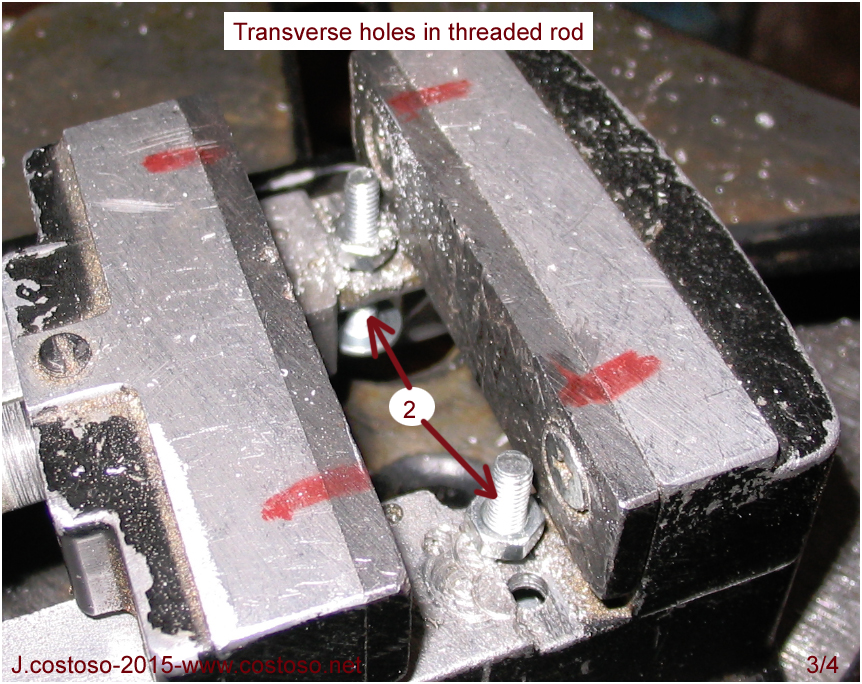

Here is a little montage to drill transversely threaded pins or
threaded rod without destroying the thread.

Aquí hay un pequeño montaje para perforar transversalmente
varilla roscada sin destruir el hilo.

voici un petit montage pour percer transversalement les axes filetées ou
tige filetée sans détruire le filetage.

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

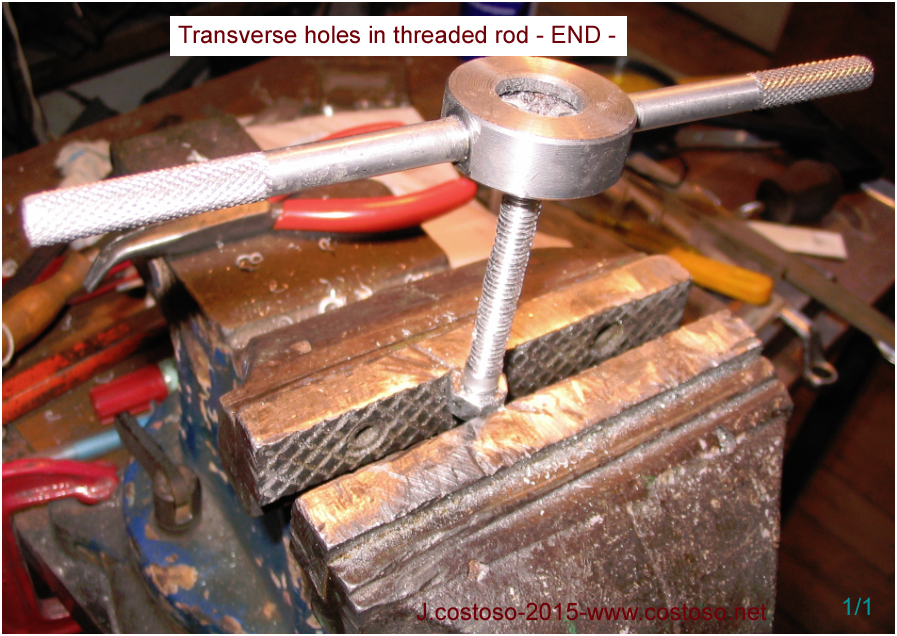

and finally back to the tool:

y finalmente de vuelta con la herramienta:

et pour finir reprendre avec l'outil :

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

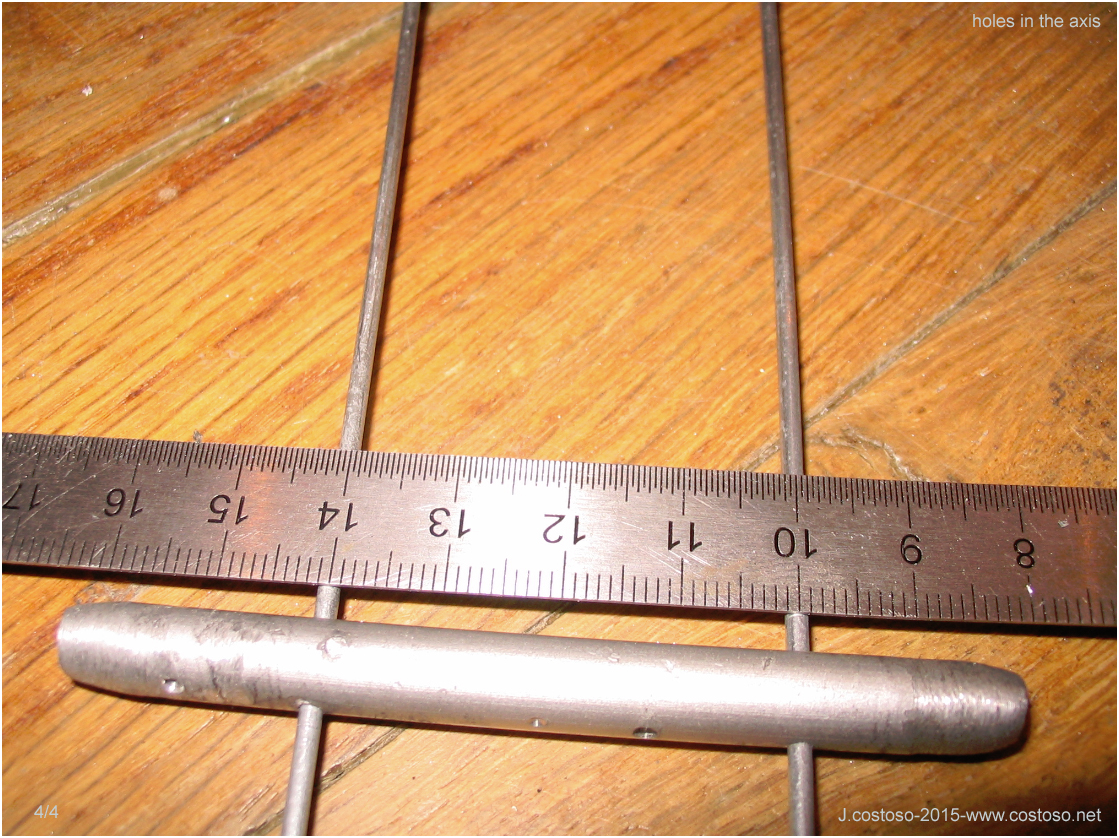

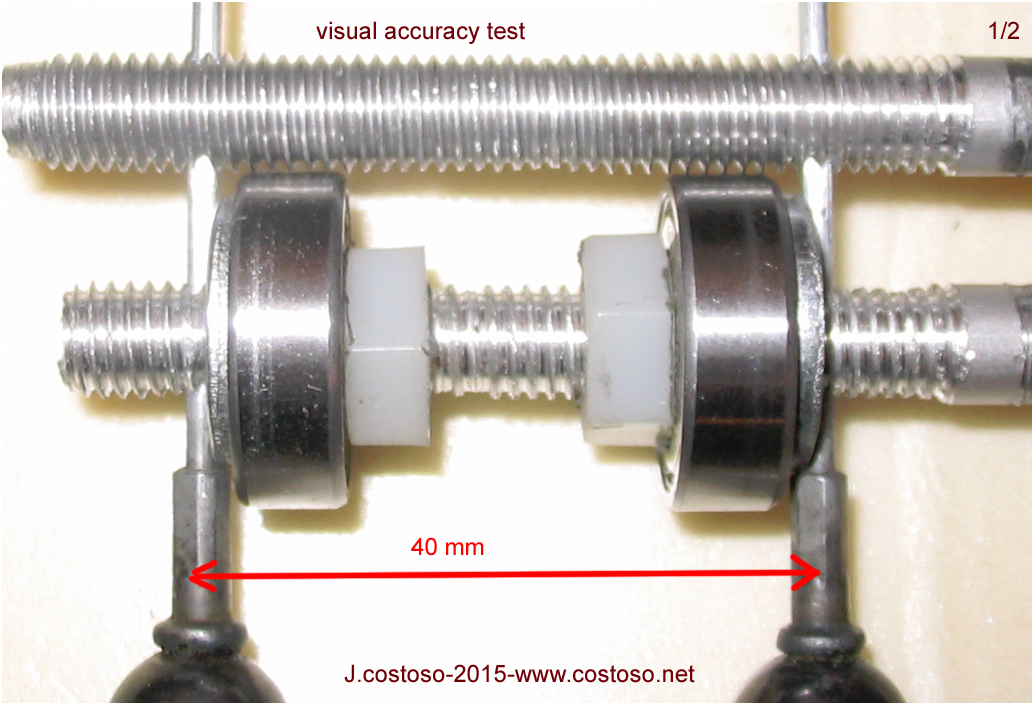

visual accuracy test

prueba visual de la precisión

test visuel de la precision

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

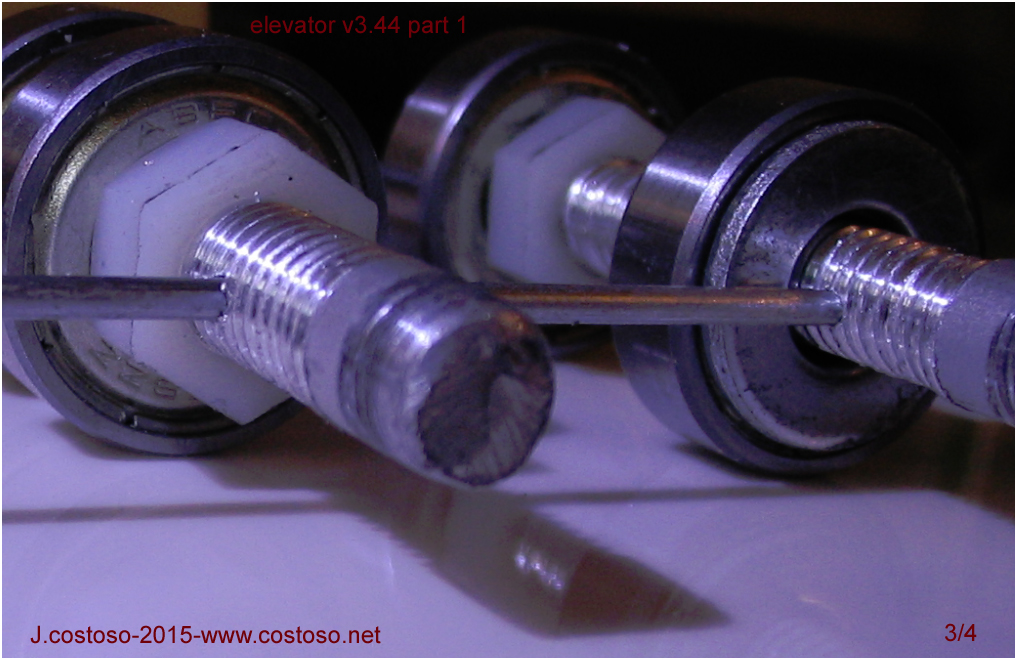

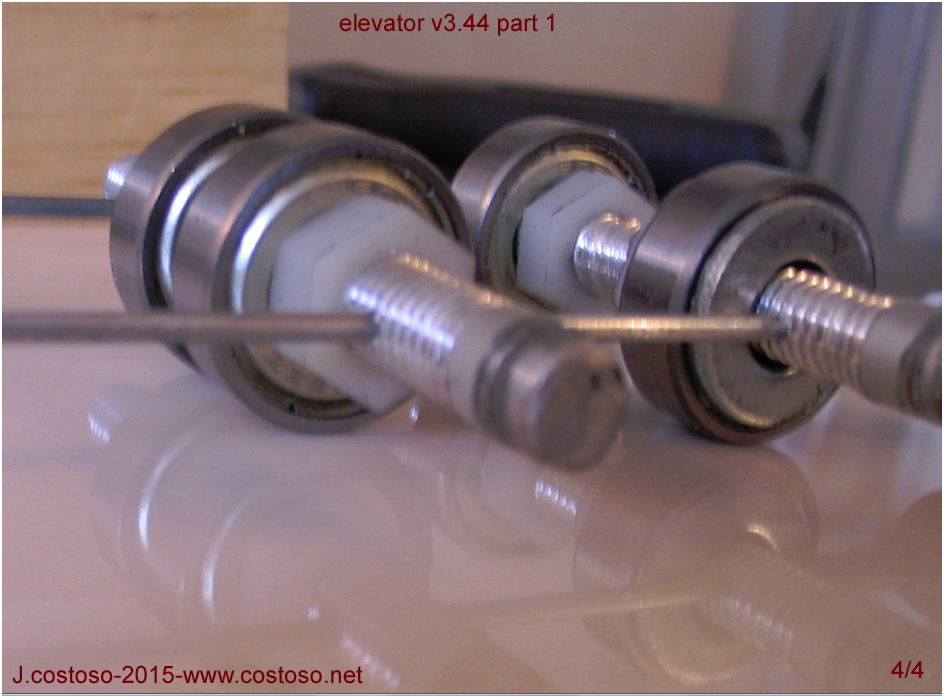

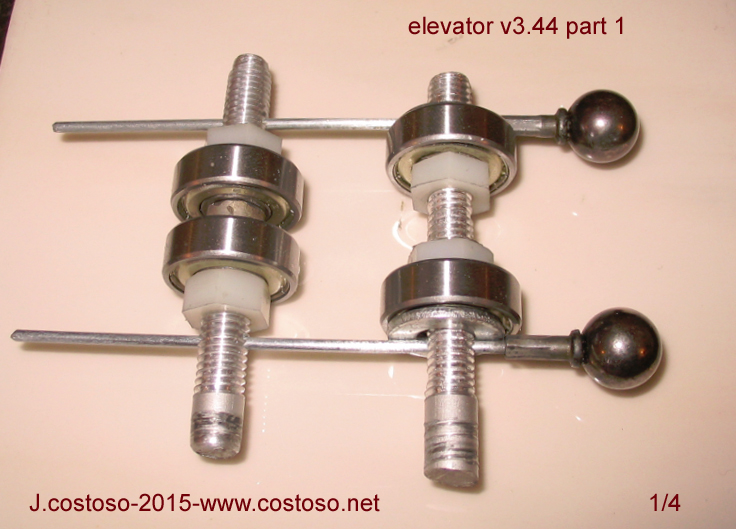

Some pictures of the first part of the elevator:

Algunas fotos de la primera parte del ascensor:

Quelques photos de la première partie de l'elevator :

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

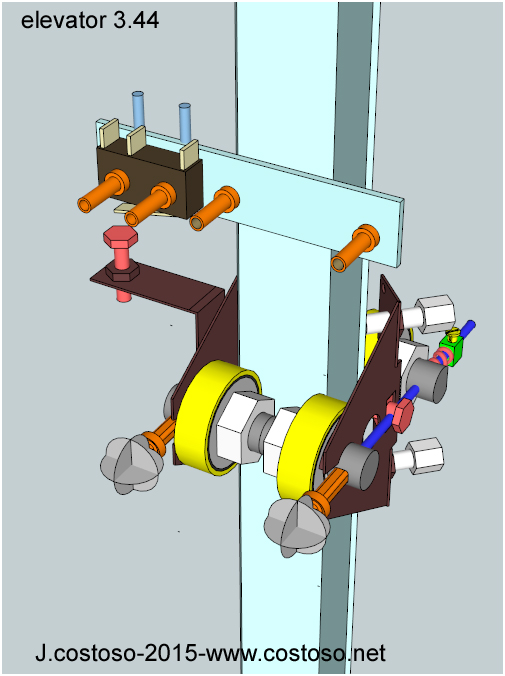

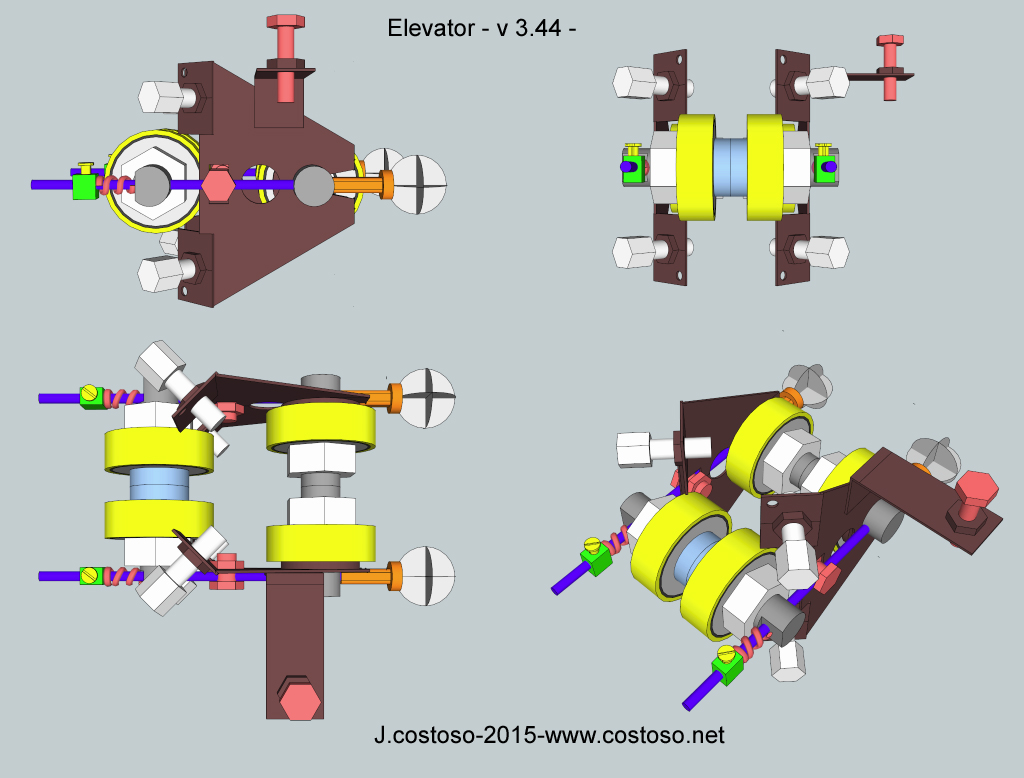

The complete design of the elevator:

El diseño completo del ascensor:

Le dessin complet de l'elevator :

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

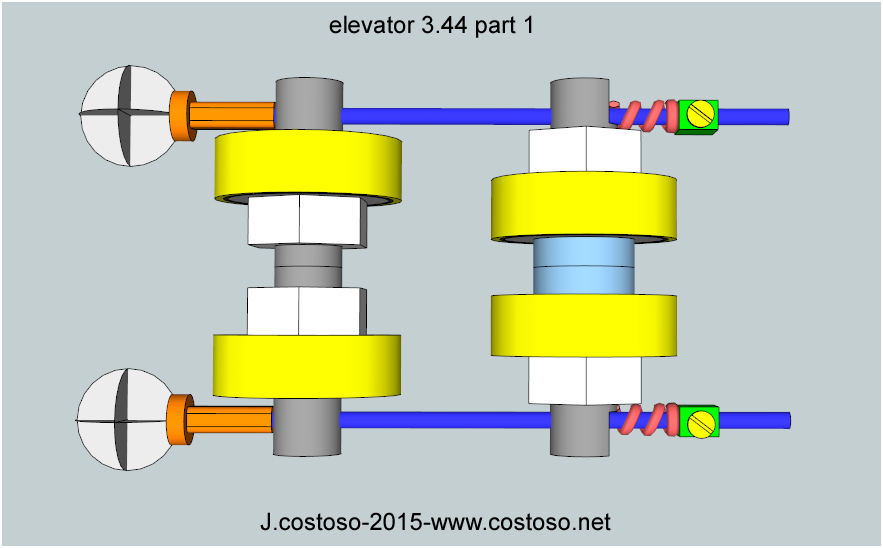

dDrawing the first part:

Dibujo de la primera parte:

dessin de la première partie :

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

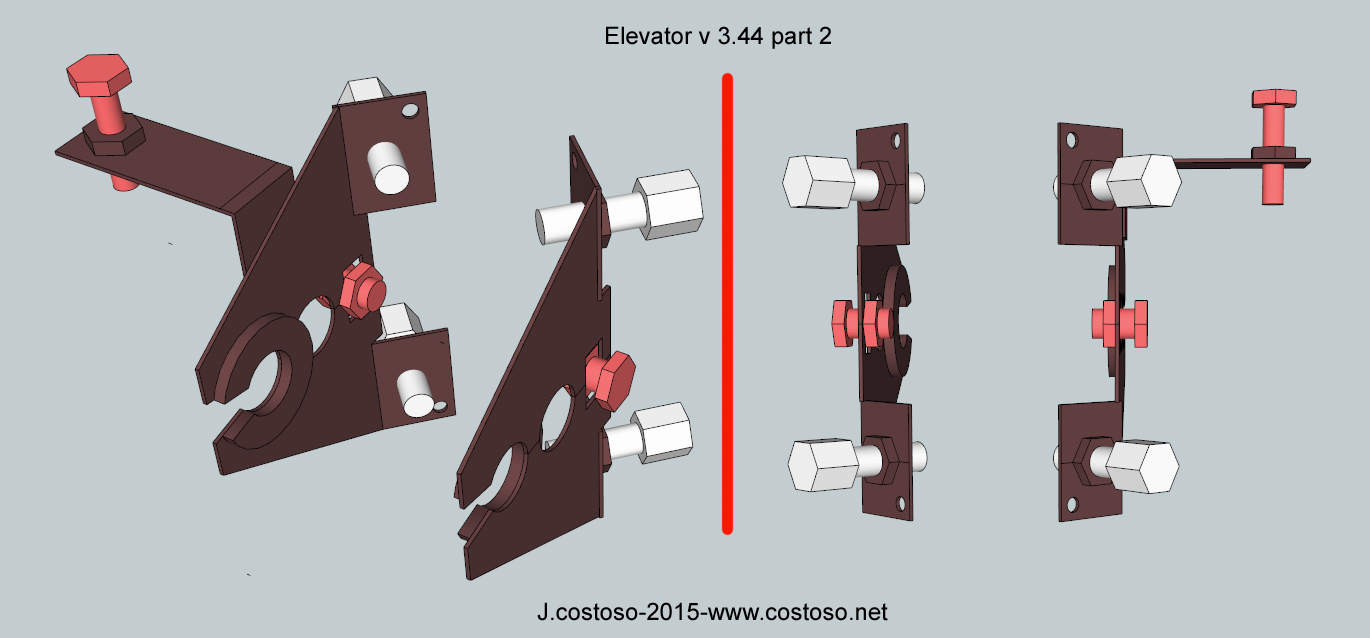

Drawing the second part:

Dibujo de la segunda parte:

dessin de la deuxieme partie :

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

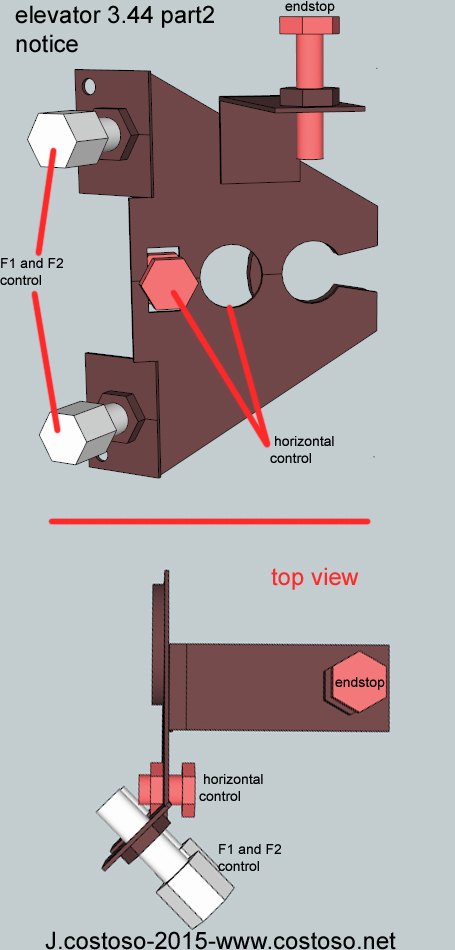

little explanation about one of the two lateral deck:

Dpequeña explicación sobre una de las dos cubiertas laterales:

petite explication sur une des deux platine laterale :

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

a view with the triangular guide:

una vista con la guía triangular:

une vue avec avec le guide triangulaire:

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

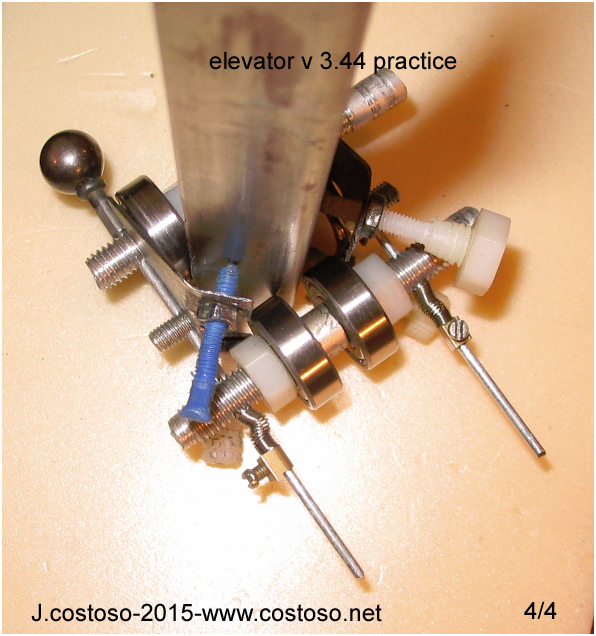

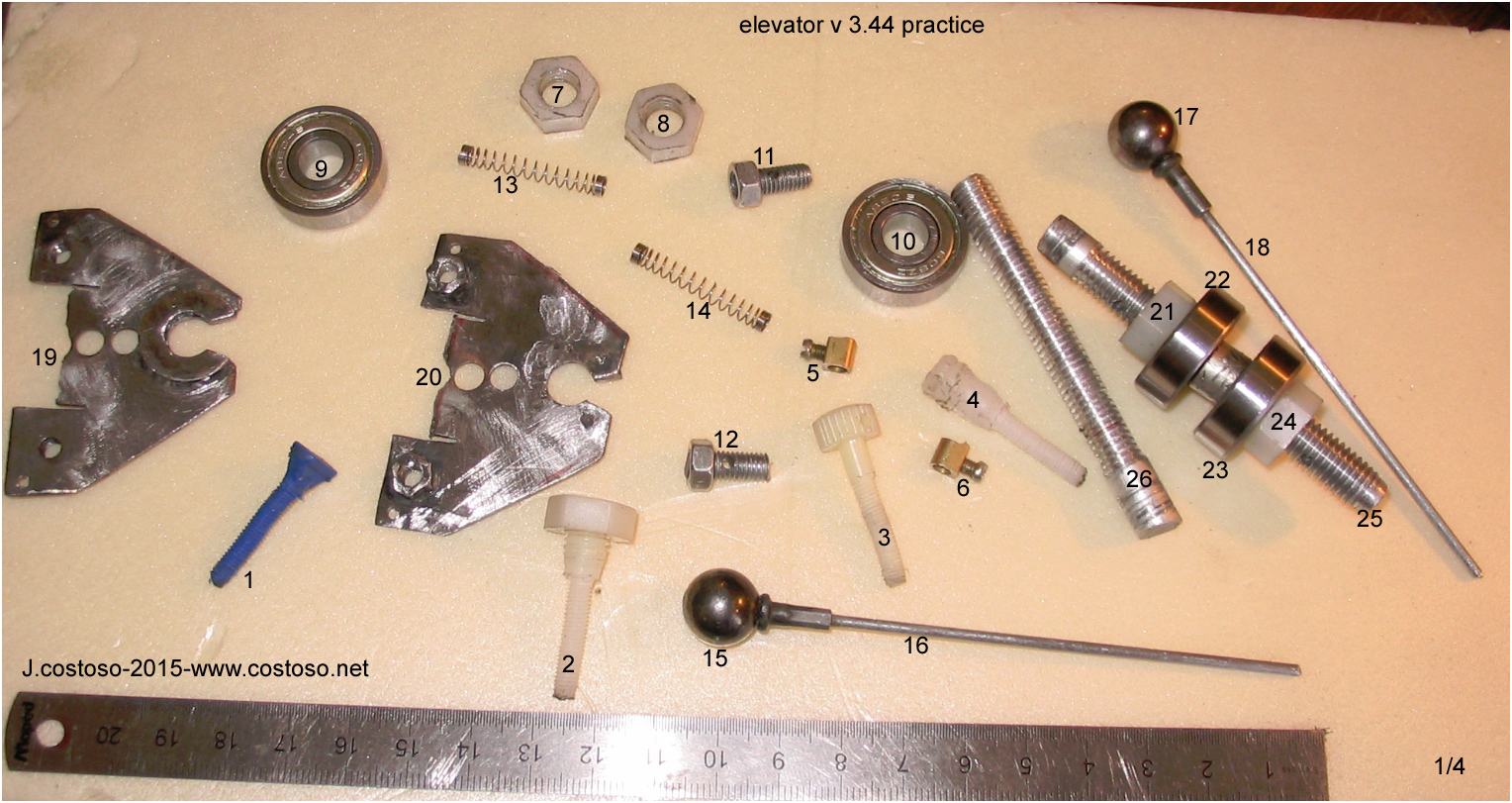

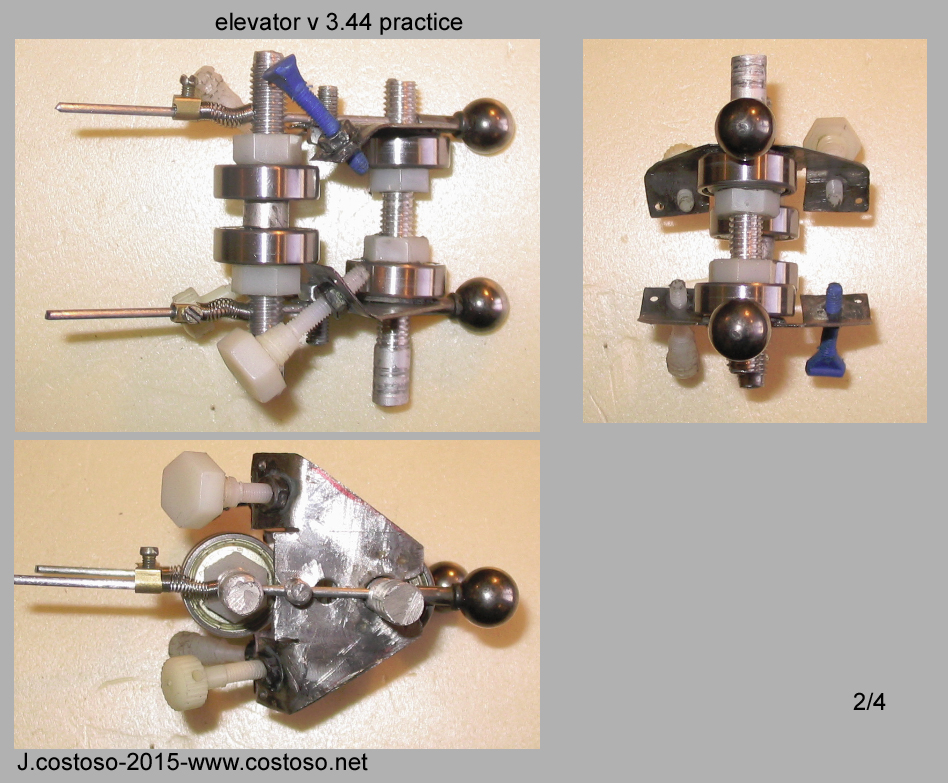

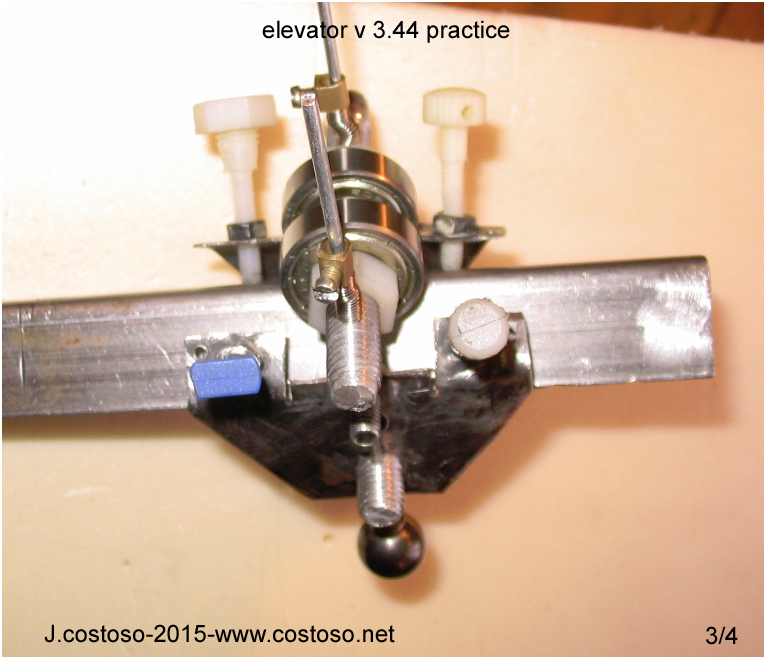

good evening here the elevator "Version 3.44 " in practice mode and functions as I want!

buena noche aquí el ascensor Versión 3,44 en modo de práctica y funciona como yo quiero!

bonsoir voici l'elevator version 3.44 en mode pratique et qui fonctionne comme je veux !

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

With new lifts I have improved the accuracy of the mechanics of the machine.

Con nuevos ascensores he mejorado la exactitud de la mecánica de la máquina.

Avec de nouveaux ascenseurs je l'ai amélioré la précision de la mécanique de la machine.

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

I think I realized what the admirable artist
"Marcel Duchamp"  in this work!
I would title this article  as follows:
"Here it is the place of academicism"
academicism is the wheel, of course, and
chair bar is your place.

Creo que me di cuenta de lo que el admirable artista
"Marcel Duchamp" significa con este trabajo !
Yo re titularia este artículo así:
"Aquí es el lugar del academismo"
el academismo es la rueda, por supuesto y
la silla de bar el sitio del academismo.

Je pense que je viens de comprendre ce que c'est admirable Artiste
"Marcel Duchamps" veux signifier avec cette oeuvre !
je rebaptiserai bien cet objet :
"voici la place de l'academisme"
l'academisme c'est la roue bien sur et la chaise de Bar sa place.

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

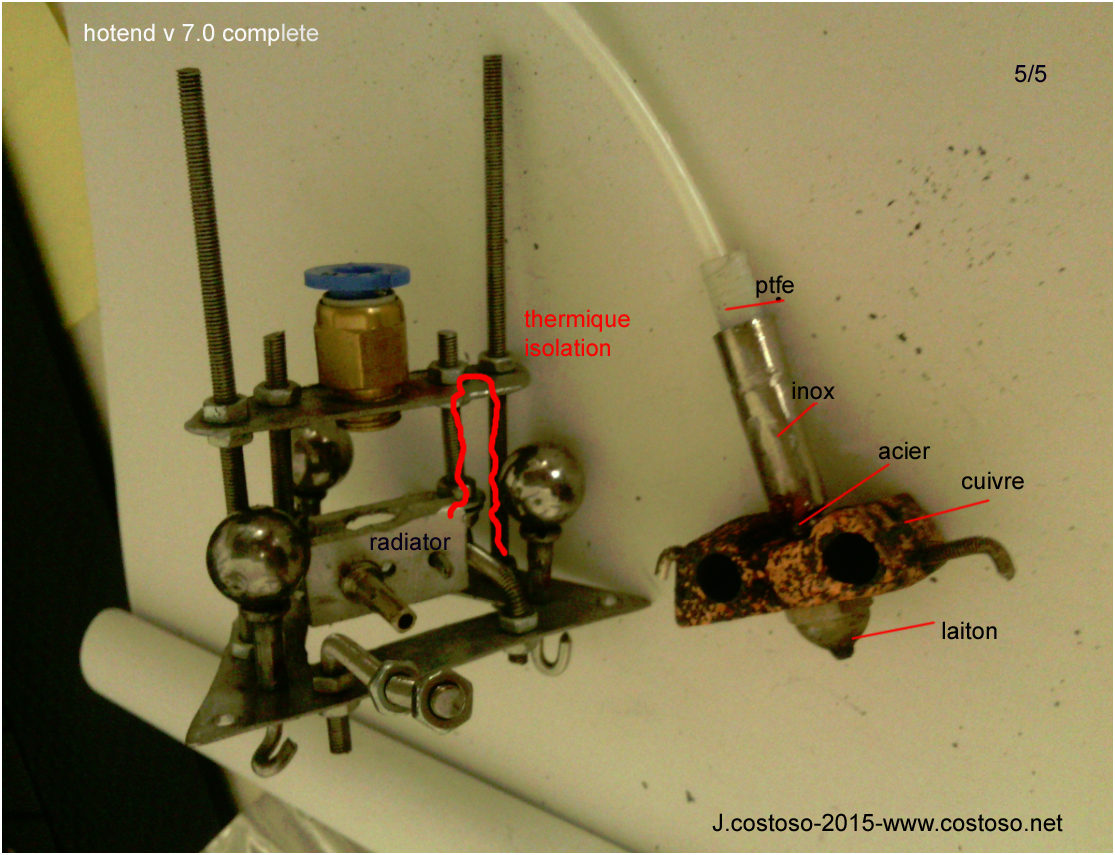

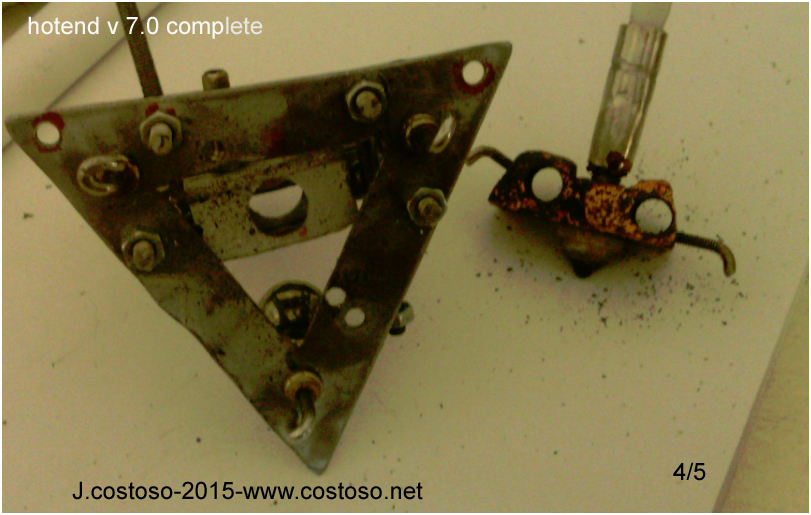

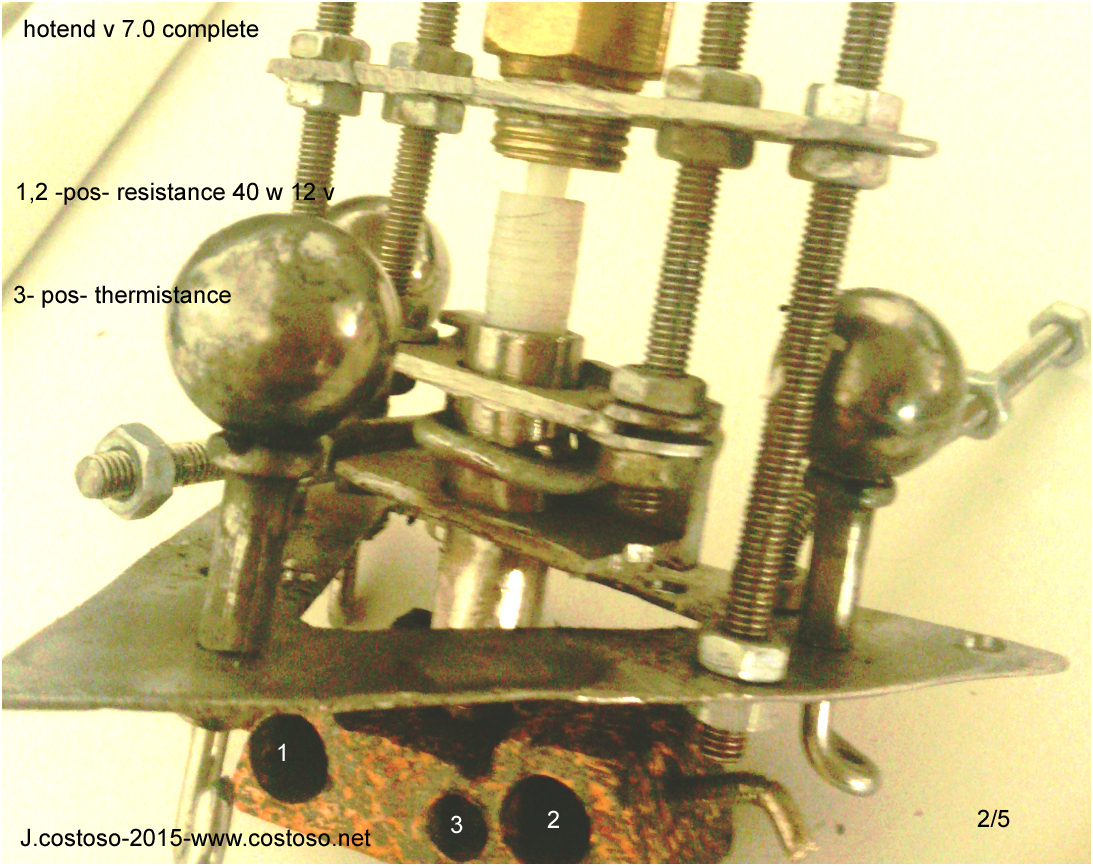

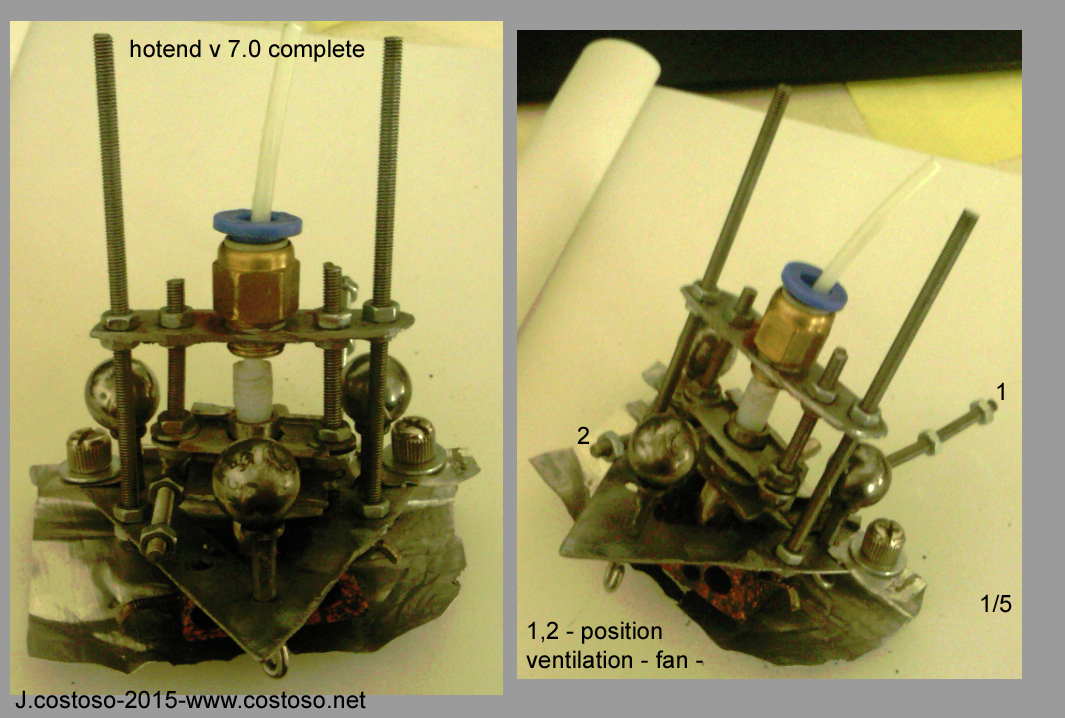

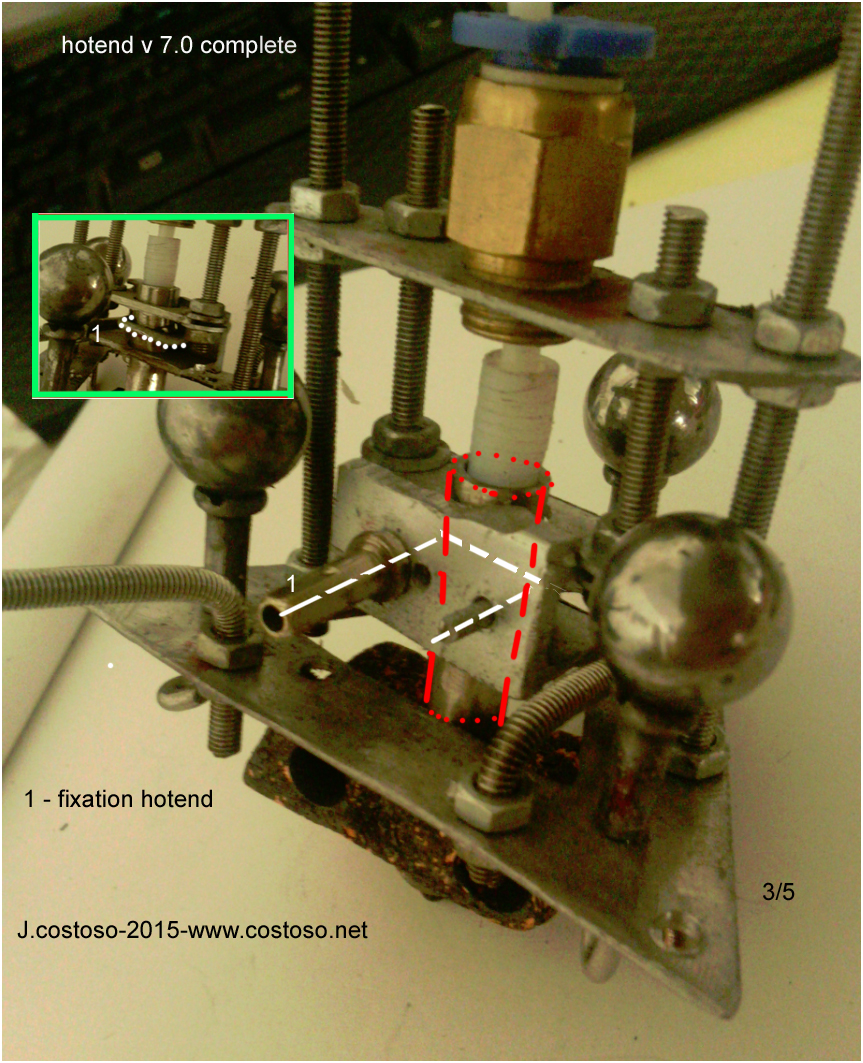

hotend 7.0 complete ...

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto

Administrator

Inscription : 2022-01-20

Messages : 11

Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

simplification structure:

simplificación  de la estructura:

simplification de la structure :
