#76 2014-06-27 20:58:31
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

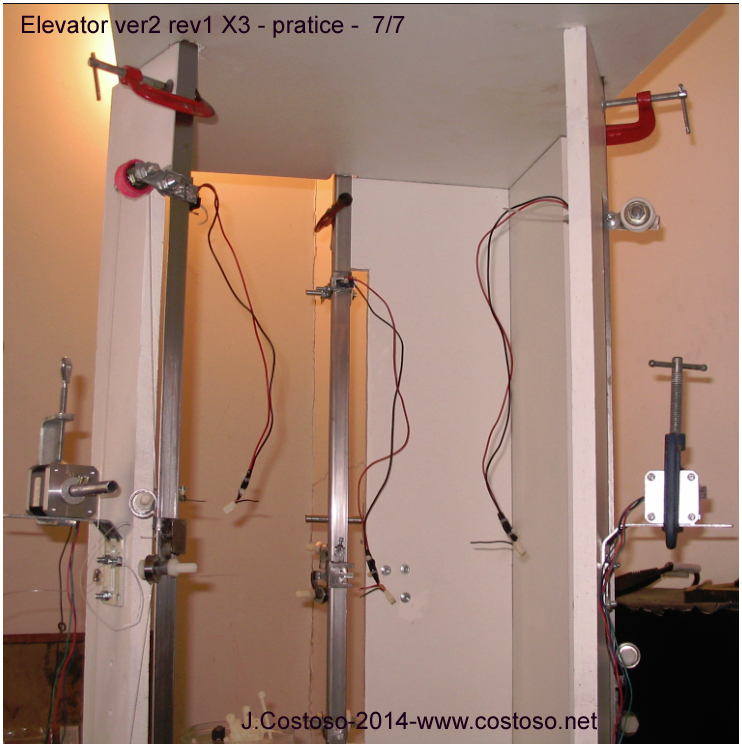

I'm going to remove one bearing, nylon thread taut enough to compensate for the lag of elevator on the rail.
(I return to three bearings if conditions change with three elevators)
voy a quitar un rodamiento,el hilo de nylon es suficientemente tenso para compensar el desfase de ascensor en el carril.
(Podre volver a tres rodamientos si las condiciones cambian con tres ascensores).
Je vais encore retirer un roulement , le fil de nylon tendue suffisant pour compenser le decalage de l'elevateur sur le rail.
(je pourrai revenir a Trois roulement si les conditions changent avec trois elevateurs.)
Hors ligne
#78 2014-06-30 10:39:07
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer
Hors ligne
#91 2014-07-05 19:45:28
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer
Hors ligne
#93 2014-07-11 19:27:54
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

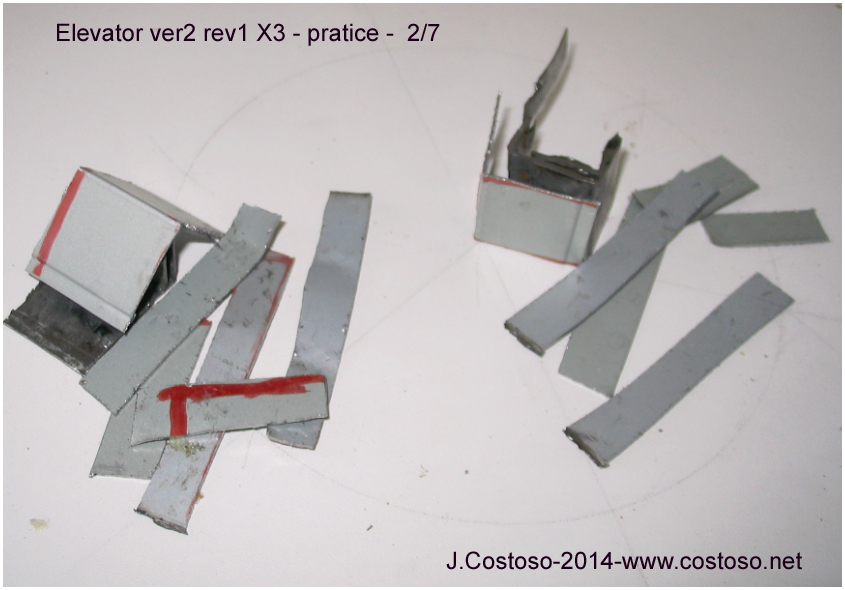

the vagueness of the movement of the elevators lead me to check my copy and reduce the role of welder for make elevators.
Goodbye Sheet Lifters for some different technique
here soon ..
Los juegos son demasiado grandes y la vaguedad del movimiento de los elevadores me llevan a revisar mi copia y reducir el papel de la soldadora parra realizar los elevadores.
Adiós Elevadores de chapa para alguna tecnica diferente
aquí mismo , pronto...
Les jeux sont trop important et l'imprécision du mouvement des chariots me conduise a revoir ma copie et a réduire la place de la soudeuse dans la réalisation des chariots ..
au revoire cornière et et chariots souder pour autre chose a venir ici même...
Hors ligne
#94 2014-07-13 10:49:49
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer
Here are my four drawings with this ephemeral Machine:
Aquí están mis cuatro dibujos con esta máquina efímera:
voici mes quatres dessins réalisés avec cette machine ephemere :
I framed and hung in my living room. and re-starts another delta
Voy enmarcada y colgada en mi sala de estar. y re-inicia otra delta
Je vais les encadrés et les accrocher dans mon salon. et re-commence une autre delta
Hors ligne
#95 2014-07-18 09:12:14
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer
note:
example of "exoskeleton + lifts" noted Internet
----------------------------------------------
A-
- 3 axes (aluminum profile) + 3 lifts each with 3 wheels bathroom door.
(The wheels are placed laterally only in contact with the shaft)
- In two cases observed:
the wheels are a form of "V" (as pulleys) and conform to the corner sections of the axes.
http://www.3ders.org/articles/20130730- … arter.html
or
the wheels have a "V" to slip in a reversed profile (groove in the shaft.
http://3d.grabercars.com/?p=125
B-
Double shaft (2 tubes) + rostock linear bearing linear example ...
https://www.youtube.com/watch?v=AYs6jASd_Ww
*************************************************************
*************************************************************
*************************************************************
*************************************************************
nota :
ejemplo de "exoesqueleto + ascensores" observó en internet
----------------------------------------------
A-
- 3 ejes (Perfil de aluminio) + 3 ascensores Cada uno con 3 ruedas de puerta de baño.
(Las ruedas se colocan lateralmente sólo en contacto con el eje)
- En dos casos observados:
las ruedas son una forma de "V" (como poleas) y se ajustan a las secciones de esquina de los ejes.
http://www.3ders.org/articles/20130730- … arter.html
o
las ruedas tienen forma de "V" invertido para deslizarse en un perfil (ranura en el eje.
http://3d.grabercars.com/?p=125
B-
eje doble (2 tubos) + rodamiento lineares ejemplo rostock lineal ...
https://www.youtube.com/watch?v=AYs6jASd_Ww
********************************************************************
*************************************************************
*************************************************************
*************************************************************
*************************************************************
note :
plusieurs exemple "d’exosquelette + elevators" observé sur internet
----------------------------------------------
A-
- 3 axes en profiler alu (section carrée) + 3 elevators chaqu'un avec 3 roulettes de portes de douches.
(les roulettes latéralement placées sont les seules en contact avec l'axe)
- suivant deux cas observés :
les roulettes on une forme de "V" (comme des poulies) et sont ajustées au coin des sections des axes.
http://www.3ders.org/articles/20130730- … arter.html
ou
les roulettes ont une forme de roulette et glissent sur une rainure dans le profiler (axe).
http://3d.grabercars.com/?p=125
B-
deux tubes par axes + roulement a billes lineaires... exemple rostock
https://www.youtube.com/watch?v=AYs6jASd_Ww
Hors ligne
#96 2014-07-18 09:27:12
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer
note:
In fact, the first problem to solve when you have nothing,
is the exoskeleton.
- The aluminum solution is the best:
less expensive and more accurate, but production of the corners is a problem
will resolve with 3D printing .... (egg, chicken, egg ...)
- Wood solutions are also very good and can be very class:
https://www.youtube.com/watch?v=MYd_AmkCWfM
but just a laser cutter or the CNC machine for cutting boards? needed.
- Finally choose the right timber and recovery straight edges.
the second problem are the elevators,
I understood from my first test :
- 3 bearings by Elevator
- That only the bearings would be in contact with the axle
- The bearings should have a form of "v" and be forced to one lane.
wheels and shower doors can replace bearings with "V" (expensive).
-I could make a "V" shape around the classic How bearings? ...
************************************************************************
************************************************************************
***********************************************************************
***********************************************************************
nota :
De hecho, el primer problema a resolver cuando no tienes nada,
es el exoesqueleto.
- La solución de aluminio es la mejor:
menos costoso y más preciso, pero la producción de las esquinas es un problema
se resolve con la impresión en 3D .... (huevo, pollo, huevo ...)
- Las soluciones de madera también son muy buenas y pueden ser muy de clase:
https://www.youtube.com/watch?v=MYd_AmkCWfM
pero al igual se necesita un cortador láser o la máquina CNC para el corte de los tableros?.
- Finalmente elijo la madera derecha del comercio y recupero los cantos rectos.
el segundo problema son los elevadores,
entendí de mi primer esperimento :
- Necesidad 3 rodamientos por elevador
- Que sólo los cojinetes (rodamientos) estarían en contacto con los ejes
- Los rodamientos deben tener una forma de "v" y ser forzados a un carril.
y que ruedas de puertas de duchas pueden remplazar rodamientos con forma "V" (caros).
-podría realizar una forma "V" en torno a los rodamientos clasicos ¿Cómo? ...
**********************************************************************
**********************************************************************
**********************************************************************
**********************************************************************
En fait le premier problème a résoudre quand on as rien,
c'est l’exosquelette.
-- les solution en alu sont les meilleurs :
les moins cher et les plus précises mais la fabrication des coins est un problème
qui se résous avec une impression 3D .... (l 'œuf , la poule, l'ouef...)
-- les solutions en bois sont très bien aussi et peuvent être très classe :
https://www.youtube.com/watch?v=MYd_AmkCWfM
mais pareil il faut une découpeuse laser ou une machine cnc pour découper les planches ?.
-- J'ai finis par choisir le bois et récupérer les bords droit d'une planche du commerce.
les deuxièmes problèmes c'est les chariots..... en cour.................
pour les chariot , j'ai compris
- qu'il fallait 3 roulements par chariot
- que seule les roulements devaient être en contact avec les axes
- que les roulements devait avoir une forme de "v" et être contraint dans un rail.
et des roulettes de porte de douches conviendrai a la place de roulement en forme de V (onéreux)
et je pourrait faire une enveloppe en forme de "V" autour des roulements de trottinette ? comment ?...
Hors ligne
#97 2014-07-25 08:11:25
Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer
new orientation:
- What is important for the lower and upper triangle,
is that the holes are evenly spaced and aligned
- Just the dishes are stacked tighten before drilling.
- The rest as "the edges of the bars" have not any significance.
--------
- A support tour with a special hole in a transverse plate in order to place the stand in the square are like the angle is 90 degrees and not 60
------------
PD: Also we put shims? (colored squares in the drawings)
------------------
nueva orientacion :
-- Lo importante para el triangulo inferior y superior ,
es que los orificios están uniformemente espaciados y alineados
-- Simplemente se apilan los platos, apriete antes de perforar.
-- El resto como "los bordes de los hierros" no tienen importancia alguna.
--------
-- un soporte que gira con un agujero especial en una placa transversal con el fin de colocar el soporte en la plaza son como el ángulo es de 90 grados y no 60
------------
PD: También deberemos poner calzas? (cuadrados de colores en los dibujos)
****************************
------------------
l'important pour le triangle inférieur et supérieur,
c'est que les trous soient régulièrement espacés et alignés
il suffit d’empiler les plats de les serrer avant de percer.
sinon le reste , comme "les bords des plats" n'as aucune importance qu'il soit droit.
--------
une équerre qui pivote avec un trou oblong plus un seul trou spécial sur un plat transversal afin de placer la cornière sur l’équerre car sont angle est de 90 degrés et
non de 60
------------
ce qu'il vas me falloir c'est une perceuse a colonne ...
---------------------------
ps : faut-il aussi mettre des cales ? (les carrés colorer sur le dessins)
*****************************
