Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto · 2014-10-19 17:38:12

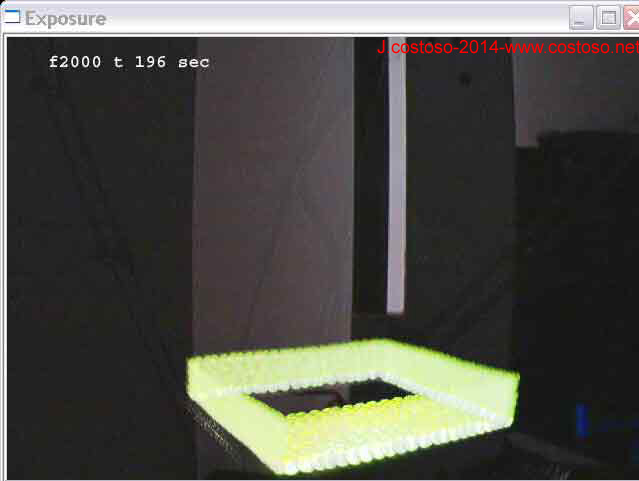

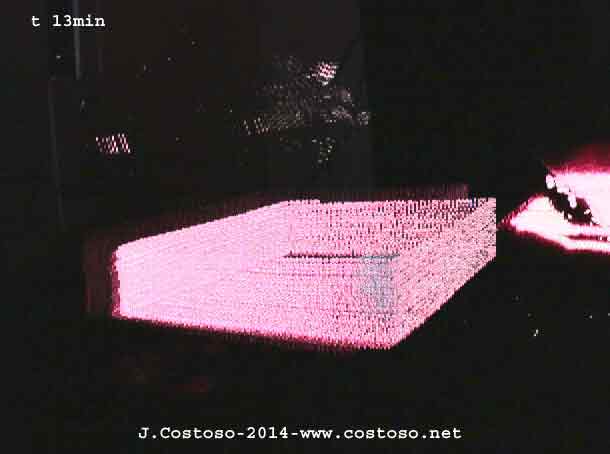

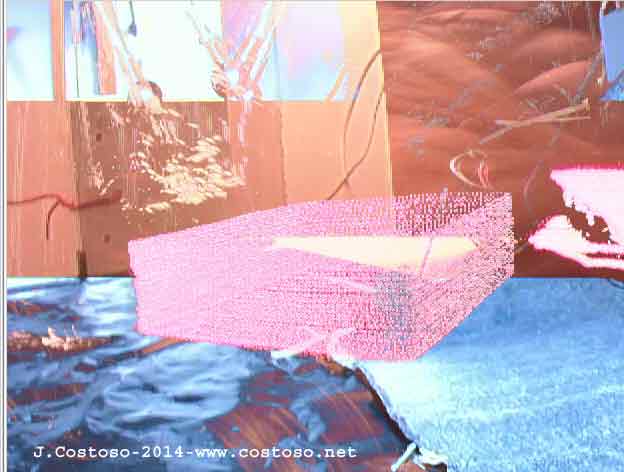

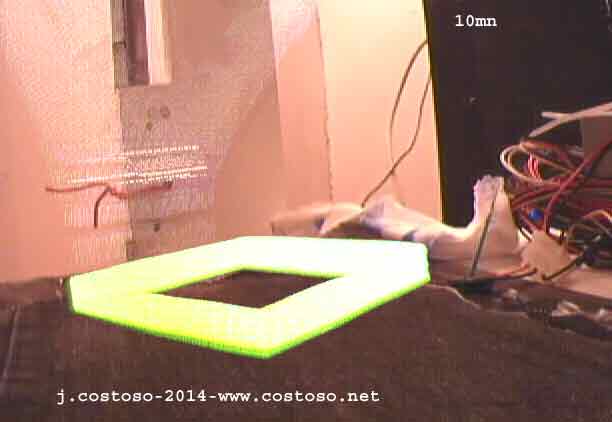

here are the pictures speak for themselves

time to do this cube being about 16 min, is far from the time taken to print with melted a plastic cube 10X10X10cm.

Aquí están las imágenes hablan por sí solas

tiempo para hacer este cubo es aproximadamente 16 min, está lejos de ser el tiempo necesario para imprimir con un fundido de plástico , un cubo de 10x10x10cm .

voila les images parlent d'elles même

le temps pour faire ce cube etant de environ 16 min , est loin du temps mis pour une impression avec du plastique fondu pour un cube de 10X10X10cm.

************************************

jacinto · 2014-10-19 17:44:39

I've noticed that the LED is too bright and too bad .. I put a mask on the LED,

the hole made by a pin on the ribbon

Me he dado cuenta de que el LED brilla demasiado y demasiado mal .. le puse una máscara a la LED,

el agujero hecho con un alfiler en la cinta

je me suis rendu compte que la LED éclairé trop et trop mal .. j'ai mis un masque sur la LED :

le trou fait avec une épingle sur du ruban adhésif

************************************

jacinto · 2014-10-19 17:51:44

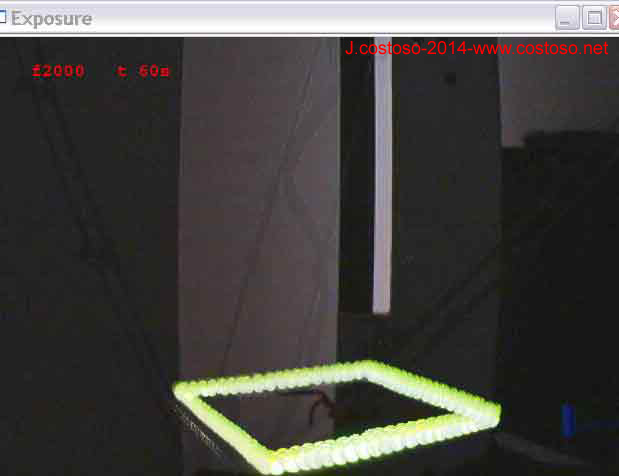

I see a better result for defects

we see that the "jicer delta" is OK !!

Veo un mejor resultado para los defectos

se ve que el "delta jicer" es OK !!

je résultat est meilleur pour voir en profondeur les defauts

on voie que la "delta jicer" est OK !!

************************************

jacinto · 2014-10-19 17:54:39

an image 100% Art J.costoso:

una imagen 100% Arte J.costoso:

une image 100% art J.costoso :

************************************

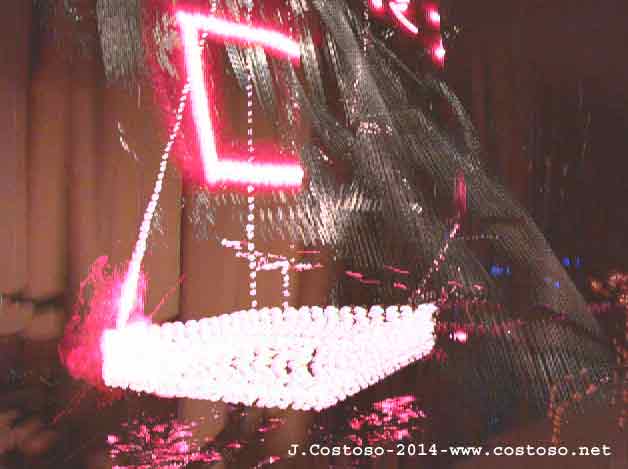

jacinto · 2014-10-20 20:43:08

I refuse to comment on the following photos

because I am unable to give me a clear idea of the parameters of

physical composition:

speed, state of the surface of positioning rails defect ..OF machine etc.
----------
angle, distance, diffraction lens, speed etc capture webcam

---------
red streaks with red laser
streaks with green LED

How with molten plastic ???

Me niego a comentar las siguientes fotos

porque soy incapaz de darme una idea clara de los parámetros de

composición física :

velocidad, estado de la superficie de posicionamiento, defecto de los carriles etc ..OF de la máquina
----------
ángulo, distancia, lente de difracción, la velocidad de captura etc de la cámara web

---------
trazas rojas con el láser rojo
trazas verdes con el LED

¿como seria con plástico fundido ???

Je renonce a commenter les images qui suivent

car ne ne parvient pas a me faire une idée juste des paramètres

physique qui les composent :

vitesse ,defaut de positionnement etat de surface des rails etc ..de la machine ,

angle de vue, distance, diffraction de l'objectif, vitesse de capture etc .. de la webcam ,

---------
j'ai employé pour les traces rouge un laser et pour les tracé verte une LED

que ce passerai t il avec du plastique fondue ???

jacinto · 2014-10-20 20:50:19

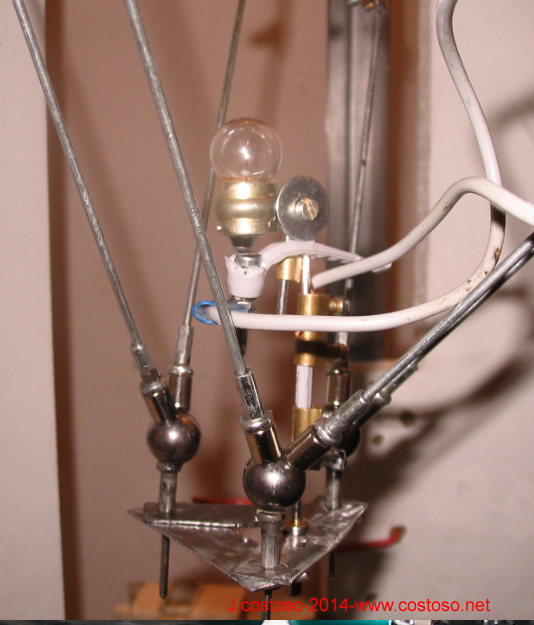

But first here is the pumpkin:

Personally, I like the style

makes me think of the old projector, I give you the fact that I put aluminum foil to cover the bulb (that's a lot to see aesthetics)

a heater, you burn the fingers!
No trace of interest

Pero en primer lugar aquí es la calabaza:

Personalmente, me gusta el estilo

que me hace pensar en el viejo Proyector, te doy el hecho de que puse el papel de aluminio para cubrir el bulbo (eso es mucho para ver estética)

un calentador , te quemas los dedos !
ninguna traza de interes

Mais d'abord voici la citrouille:

perso j'aime bien le style

ca me fait penser au vieux projo , je vous passe le fait que j'ai mis de la feuille d'alu pour couvrir l'ampoule ( c'est beaucoup moin esthetique a voir) ca chauffe et puis le resultat avec exposure j'ai pas retenue

jacinto · 2014-10-20 20:53:46

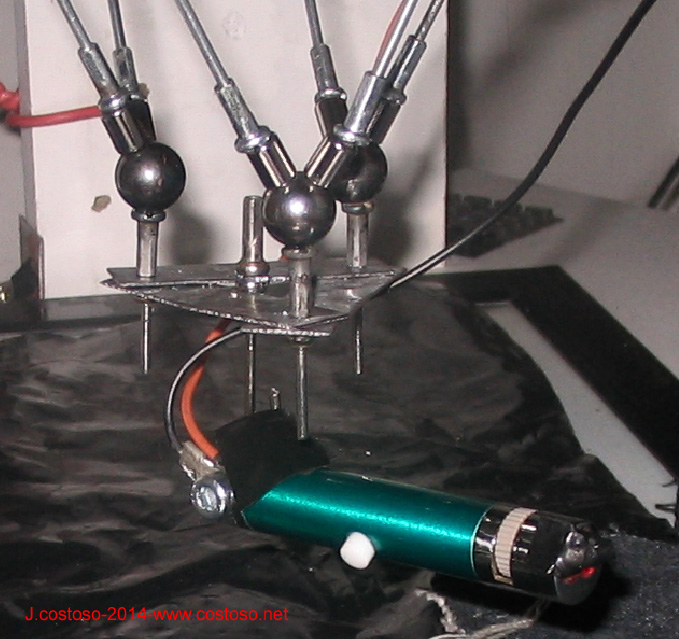

here effector equipped with the laser I robbed my son

aquí efector equipado con el láser He despojado a mi hijo

voici l'effecteur muni du laser que j'ai derobé a mon fils

jacinto · 2014-10-20 20:57:12

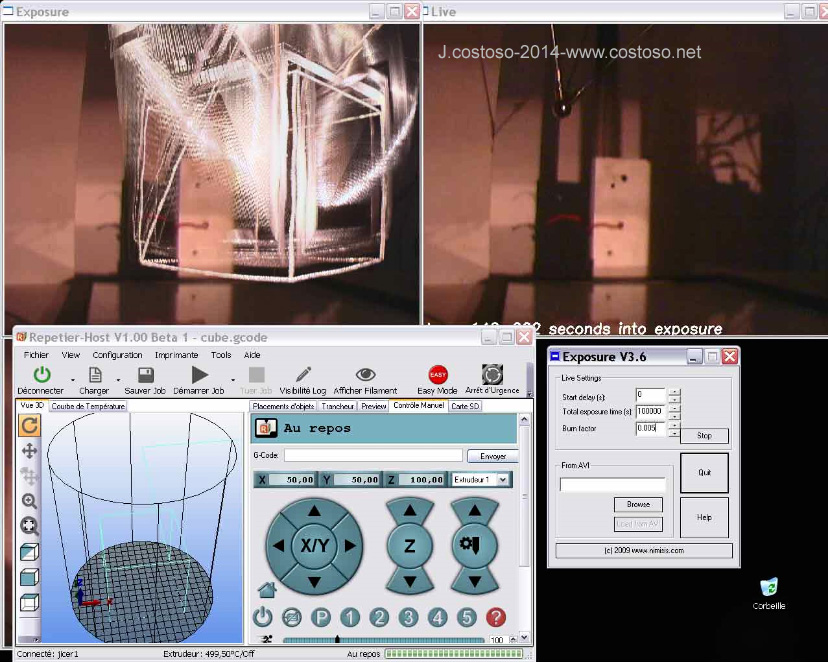

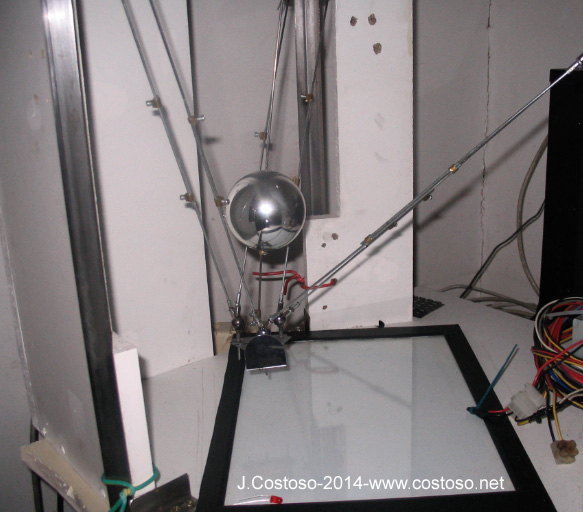

and then the images they want to be technical ...

y luego las imágenes que quieren ser técnica ...

et puis des images qui ce veulent technique ...

jacinto · 2014-10-20 20:57:39

jacinto · 2014-10-20 21:03:16

I like this without having relation to the project ??

esta me gustan sin que tengan relacion con el proyecto ??

celles ci me plaisent sens leurs trouver de sans particulier au sujet ??

at least what are the object itself?

al menos lo que son objeto en sí ?

a moins quelles ne soient le sujet en soi ?

jacinto · 2014-10-21 21:08:50

delta jicer free draw

jacinto · 2014-10-21 21:09:16

jacinto · 2014-10-21 21:09:46

jacinto · 2014-10-21 21:10:14

jacinto · 2014-10-21 21:23:10

mysterious

jacinto · 2014-10-22 20:36:01

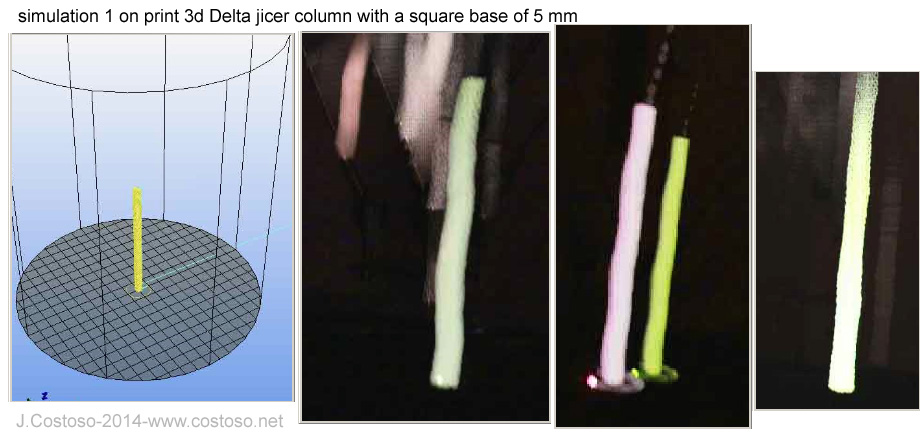

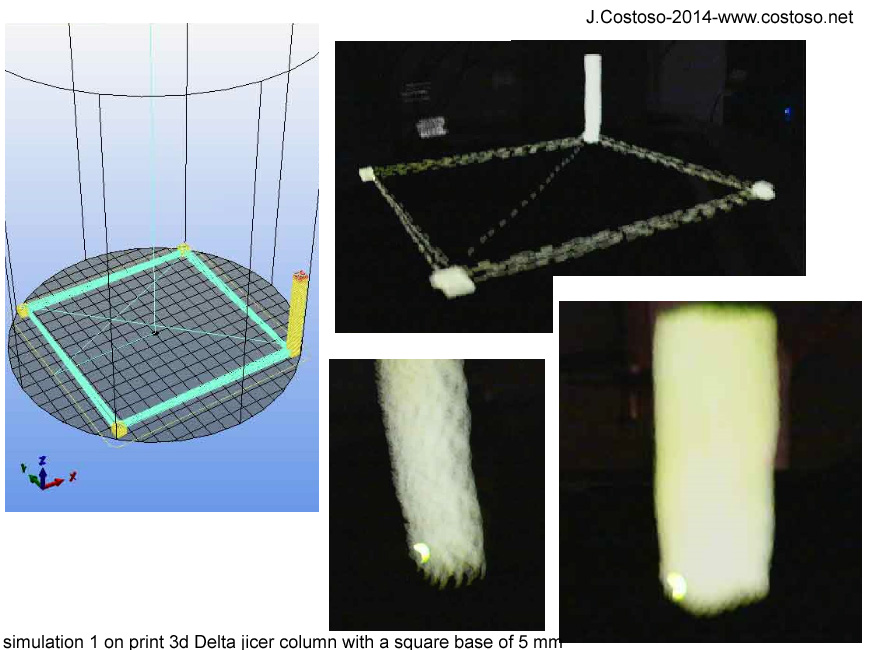

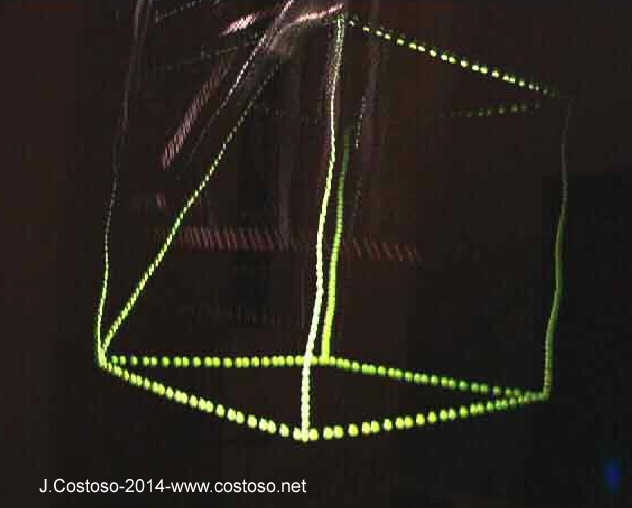

back to the simulation with the same defect:
The famous vertical sinusoid?
Anyone have an idea?

de nuevo a la simulación con el mismo defecto :
El famoso sinusoide vertical?
Alguien tiene una idea?

retour vers la simulation avec le même défaut :
la fameuse sinusoïde verticale?
quelqu'un a une idée ?

jacinto · 2014-10-22 20:36:38

sinusoid

jacinto · 2014-10-22 20:38:38

a real nebula in the Delta

una nebulosa real en el Delta

une vraie nebuleuse dans la delta

jacinto · 2014-10-22 21:53:22

sinusoid could also come from the rails with faulty positions in the exoskeleton? or of horizontality of the elevators

sinusoide también podría provenir de los railes con posiciones defectuosas en el exoesqueleto? o de la horizontalidad de los elevadores ...

la sinusoïde pourrai aussi venir d'un défaut de positionnement des cornières dans l'exosquelette ? ou de l'horizontalité des elevateurs

jacinto · 2014-10-25 14:29:53

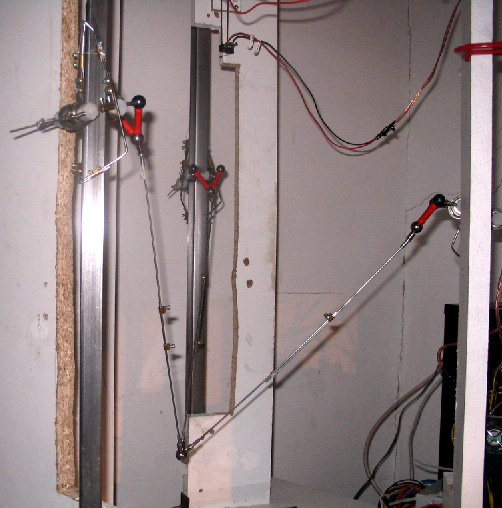

deliberately twisted column for:
Always with the sinusoid (Just change the vertical) !!

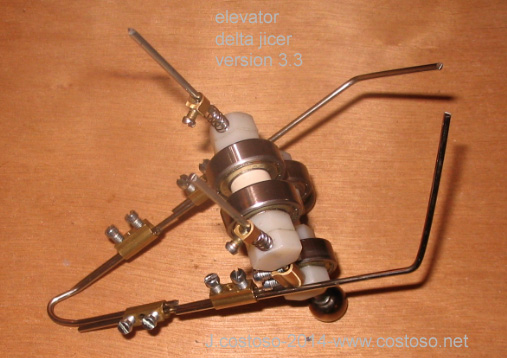

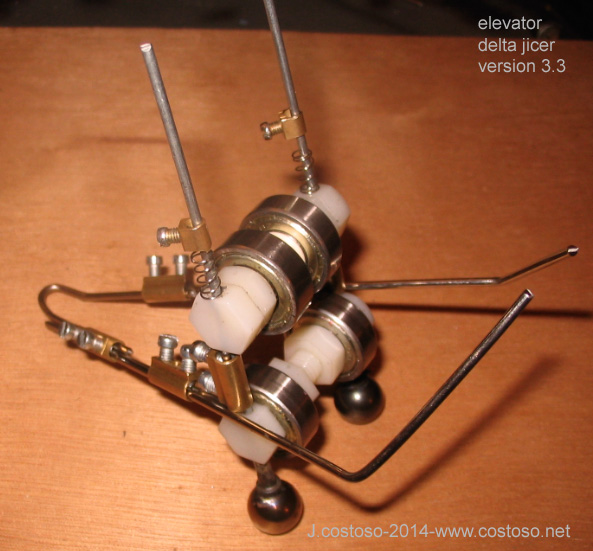

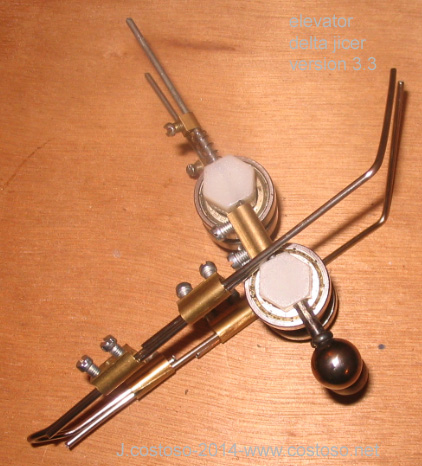

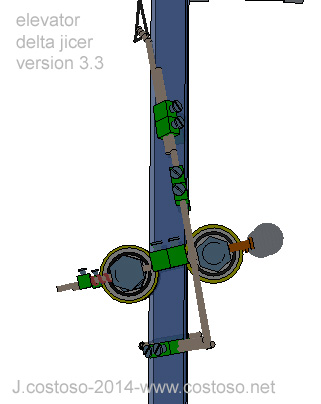

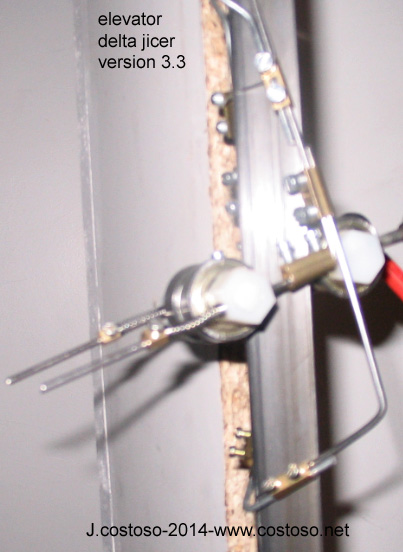

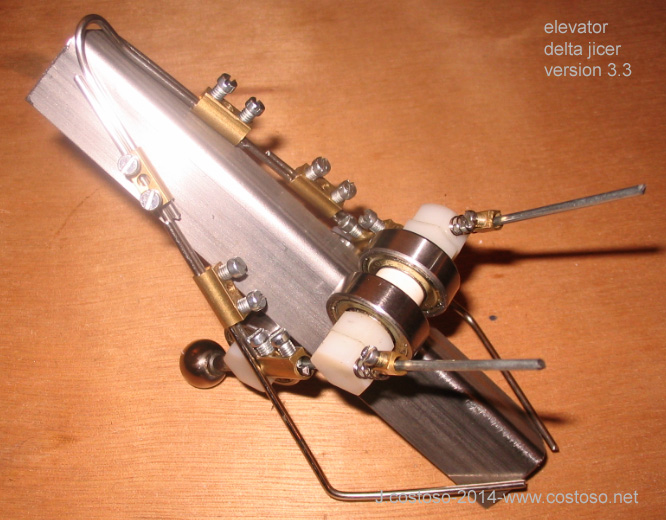

Change the elevator:
always with the sinusoid !!

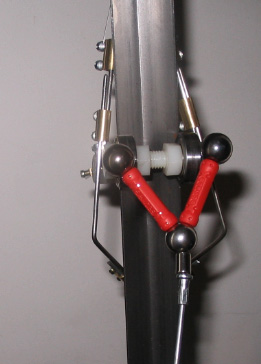

I simplify the heads of the system:
Always with the sinusoid !!

deliberadamente torcí la columna para ver:
Siempre con la sinusoide, (Sólo cambie la verticalidad) !!
Cambie el ascensor:
siempre con la sinusoide !!
Simplifico las cabezas del sistema:
siempre con el la sinusoide !!

J'ai donc tordue volontairement une colonne pour voir :
toujours la sinusoide j'ai seulement reussis a changer la verticalitée !!
j'ai modifier l'elevator :
toujours la sinusoide !!
J'ai simplifier le systeme de rotules:
tourjours la sinusoide !!

jacinto · 2014-10-25 14:42:45

I think it's because of the confidence I have in weightlessness
the thread is the problem which means reforming the system by adding a pulley ... grrr
(But I'm not sure)

Creo que es debido a la confianza que pongo en ingravidez
el hilo es el problema lo que significa reformar el sistema mediante la adición de una polea ... grrr
(Pero no estoy seguro)

je pense que c'est a cause de la confiance que je place dans l’apesanteur,
le fil n'ai pas bien mis cela implique de revoir le système en ajoutant une poulie... grrr
(mais c'est pas sure)

jacinto · 2014-10-25 14:55:56

jacinto · 2014-10-25 15:09:20

jacinto · 2014-10-25 15:10:48

jacinto · 2014-10-26 11:07:23

I suspect that some readers (now or in the future), what follows is obvious ...
For me it is a discovery:
Sinusoid is caused by the combination of elasticity and weightlessness (gravity, weight lift).
To a lesser extent? non-synchronous action of the three stepper motors.
So I put a rubber band between the elevators and motors:
We see the acceleration due to the fall of the elevator, which increases the weight of the elevator and this is good ..
(it was a mistake to think that weightlessness would be an ally)
The solution: create a loop with the thread like everyone else?
Note: in 3D machine not a spiral rather a sinusoid?

Sospecho que para algunos lectores (ahora o en el futuro), lo que sigue es obvia ...
Para mí es un descubrimiento:
La sinusoide es causada por la combinacion de la elasticidad y de la ingravidez ( gravedad, el peso de ascensores).
En menor medida? la acción no síncrono de los tres motores paso a paso.
Así que puse una banda de caucho entre los ascensores y motores:
Percibimos la aceleración debida a la caída del ascensor, que aumenta el peso del elevador y esto es lo bueno ..
(fue un error pensar que la ingravidez sería un aliado)
La solución : la creación de un bucle con el hilo como todos los demás?
Nota: la máquina en 3D y no es un sinus mas bien una espiral ?

Je me doute que pour certains lecteurs ( de maintenant ou de demain ) ce qui va suivre est une évidence ...
Pour moi c'est une découverte :
La sinusoïde vient de l’élasticité du fil combinée à l'apesanteur (a la gravité, au poids des elevators).
Pour une moindre mesure ? à l'action non synchrone des trois moteurs pas a pas.
Pour en avoir le cœur net j'ai donc mis un élastique entre les elevators et les moteurs :
On perçoit que c'est l 'accélération due à la chute de l'elevator qui augmente le poids du chariot et bon voila quoi..
(je me croyais malin en pensant que l'apesanteur serait un allier)
La solution tendre le fil en créant une boucle comme tout le monde ?
remarque : dans la machine en 3D ce doit plutôt être une spirale ?
